產品簡介:

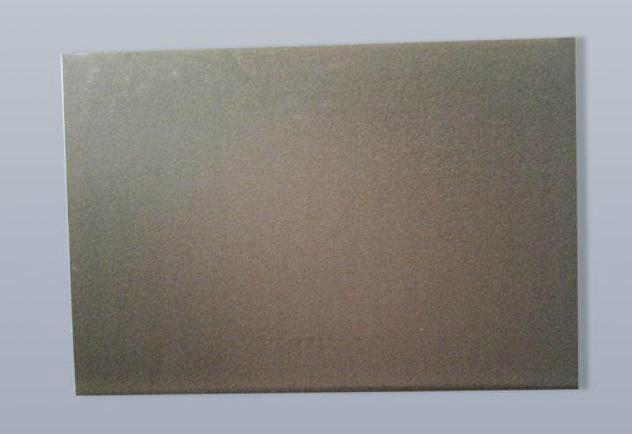

P9環氧換向器粉云母板是由環氧樹脂膠粘漆粘貼粉云母紙,經烘焙、壓制加工而成的硬質板狀絕緣材料。
該制品厚度均勻,具有較高的電氣性能。適于作工作溫度130℃的直流電機換向器銅片間的絕緣。
產品參數:
1、尺寸
(1)面積不小于250×500平方毫米。其中允許面積不小于250×300平方毫米的占總重量的5%以下。面積小于上述規定的(其中可包括耐電壓擊穿處做明顯標記的大面積云母板)根據供需雙方協議出廠。
(2)厚度和公差見下表
2、外觀:換向器粉云母板邊緣整齊,無針孔、表面起泡、外來雜質和邊角分層的現象。
3、組成成份含量見下表
4、收縮率見下表
5、光滑度:換向器粉云母在壓力600公斤/厘米2和溫度160±5℃下試驗,邊緣無膠滴擠出和粉云母滑出。
6、常態時的擊穿強度不低于20千伏/毫米。擊穿強度個別值不低于標準值的75%。
7、耐電壓:換向器粉云母按9千伏/毫米計算的電壓值進行耐電壓試驗,不應擊穿
8、起層率見下表。(厚度在1.0毫米以上的粉云母不做規定)
